Absperrklappe Serie 600

Standards
Dichtheitsprüfung:

EN 12266-1, Leckrate A

ISO 5208, Klasse A

Baulänge:

EN 558, Grundreihe 20

ISO 5752, Reige 20

Flanschanschluss:

EN 1092-1

DIN 2631

Kopfflansch:

ISO 5211
Typenkennzeichen
6

1

B

G

100

Nennweite
DN32 - DN150

Ausführung der Gasklappe
G

Ausführung des Gehäuses
B - Zwischenflanschgehäuse (WAFER)
T - Anflanschgehäuse (LUG)

Material der Scheibe
0 – Messing 2.0402
2 – Edelstahl 1.4308 (CF8)
3 – Sphäroguss 0.7040 (GGG40)* mit Epoxidbeschichtung
4 – Edelstahl 1.4408 (CF8M)*

Material der Dichtung
1 - NBR
2 - EPDM

Serienbezeichnung
Serie 600

Materialausführung

Item	Name	Material
1	Gehäuse	DN32/40 Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung DN50 – DN150 Grauguss 0.6025 (GG25) mit Epoxidbeschichtung
2	Material der Scheibe	0 - Messing 2.0402 1 - Aluminiumbronze 2.0975 (C95800) 2 - Edelstahl 1.4308 (CF8) 3 - Sphäroguss 0.7040 (GGG40) epoxy coated 4 - Edelstahl 1.4408 (CF8M)
3	Manschette	1 - NBR 2 - EPDM
4	Welle	Edelstahl 1.4021 (AISI 420)
5	Bolzen	Edelstahl 1.4021 (AISI 420)
6	Buchse	Delrin
7	Flexibler Stift	Edelstahl A2
8	Stellschraube	Edelstahl A2

*Gehäuse T: DN32/40 – DN150 Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung

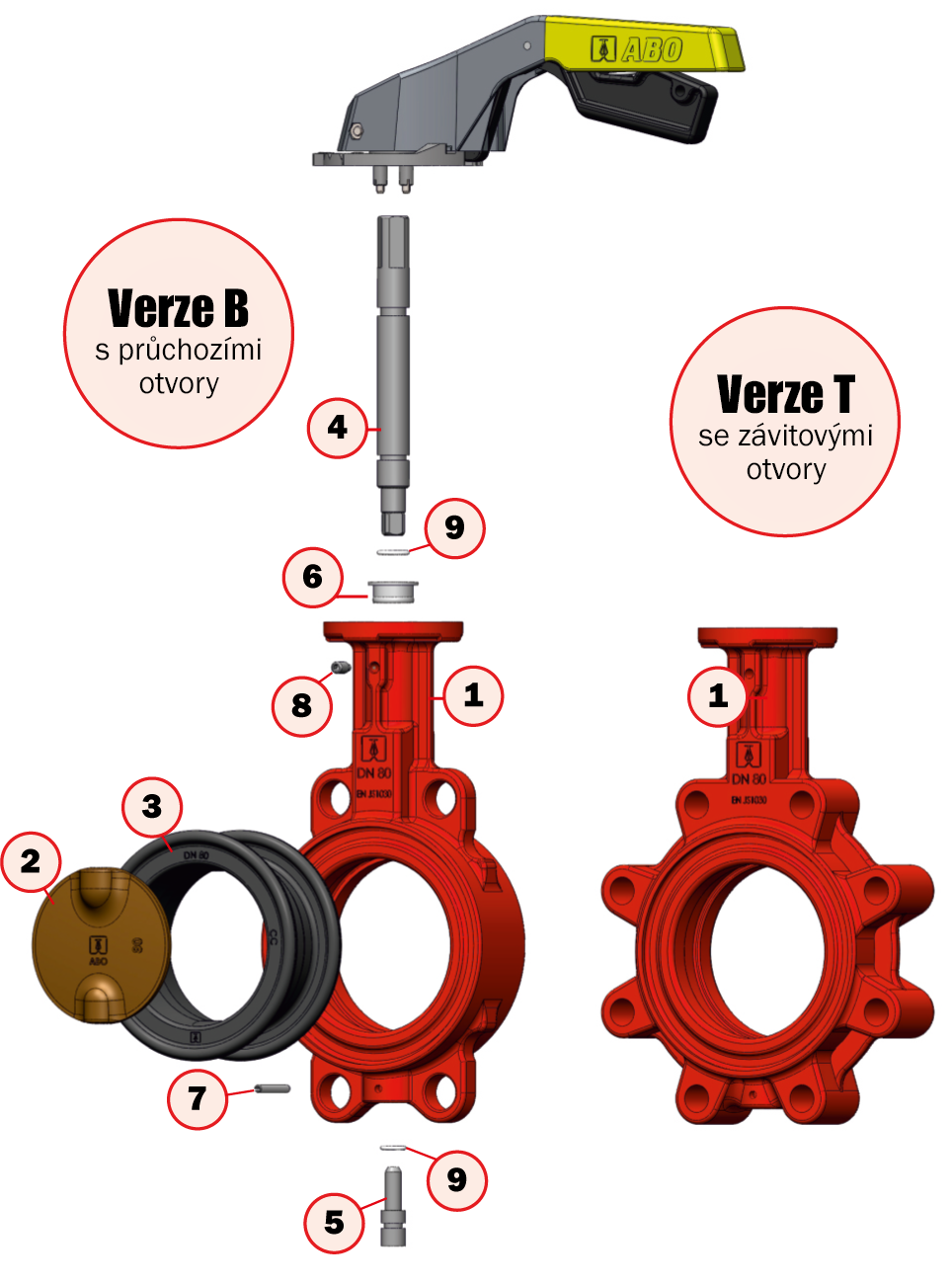

Materialausführung „Gas“

Item	Name	Material
1	Gehäuse - B*	DN32/40 Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung DN50 – DN150 Grauguss 0.6025 (GG25) mit Epoxidbeschichtung
2	Material der Scheibe	0 – Messing 2.0402 1 – Aluminiumbronze 2.0975 (C95800) 2 – Edelstahl 1.4308 (CF8) 3 – Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung 4 – Edelstahl 1.4408 (CF8M)
3	Manschette	1 - NBR
4	Welle	Edelstahl 1.4021 (AISI 420)
5	Bolzen	Edelstahl 1.4021 (AISI 420)
6	Buchse	Delrin
7	Flexibler Stift	Edelstahl A2
8	Stellschraube	Edelstahl A2
9	O-ring	NBR

Grundlegende Abmessungen

	DN	32/40	50	65	80	100	125	150
	NPS	1¼“-1½“	2“	2½“	3"	4"	5"	6"
Abmessungen der Klappe	A	136	146	153,5	163	172,5	192,5	205
	B	54	64	72	89	100	112	128
	C	33	43	46	46	52	56	56
	D	78	96	113	128	150	184	212
	E	110	116	131	173	192	235	258
Wellenende	F	25	25	25	25	25	25	25
Wellenende	G	14	14	14	14	14	17	17
Abmessungen des oberen Flansches	I	50/70	50	50	50	50	70	70
	J	4	4	4	4	4	4	4
	K	7/9	7	7	7	7	9	9
	L		70	70	70	70	-	-
	M	70	-	-	-	-	105	105
	N	8	8	8	8	8	9,5	9,5
Gewicht (kg)	Ver. B	1,9	2,7	3,2	3,7	4,7	6,7	9,4
Gewicht (kg)	Ver. T	2,3	3,0	3,7	4,8	6,1	9,2	10,2
Flansch ISO		F05/07	F05	F05	F05	F05	F07	F07

Die angegebenen Abmessungen sind in mm.

Bedienoptionen

Handhebel

Für die manuelle Betätigung bieten wir einen Hebel in Aluminiumausführung mit einer geeigneten Beschichtung zur Steigerung der Abrieb- und Stoßfestigkeit an.

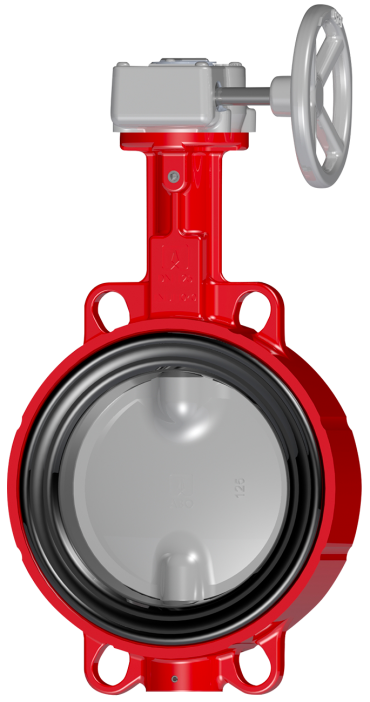

Schneckengetriebe mit Handrad

Der Deckel des Schaltgetriebes besteht aus Gusseisen mit geeigneter Beschichtung und Schutzart IP67. Zur Einstellung der Endlagen von Schneckengetrieben werden Anschlagschrauben verwendet. Die Getriebe können mit einem Verriegelungssystem mit Vorhängeschloss ausgestattet werden. Schneckengetriebe können (wie auch Handhebel) durch Endlagensensoren ergänzt werden.

Drehmoment (Nm) bei Betriebsdruck (bar)

DN	32/40	50	65	80	100	125	150
NPS	1¼“-1½“	2“	2½“	3"	4"	5"	6"
PMAX 6 bar	8	11	15	20	38	55	70
PMAX 10 bar	9	12	17	25	46	70	80
PMAX 16 bar	10	12	20	30	55	85	100

Die angegebenen Werte gelten nur für Klappen mit EPDM-Manschette und Edelstahlscheibe für flüssige Medien. Beim Einsatz einer Steuerung müssen die oben genannten Werte mit dem Koeffizienten 1,2 multipliziert werden. Für NBR-Manschetten mit dem Koeffizienten 1,4 multiplizieren. Für gasförmige Medien oder Medien mit abrasiven Partikel sekundär mit dem Koeffizienten 1,35 multiplizieren. Für VITON (FPM) die Manschetten mit dem Koeffizienten 1,4 multiplizieren. Drehmomente für andere Ausführungen von Klappe und Medium auf Anfrage nach Rücksprache mit dem Hersteller erhältlich.
