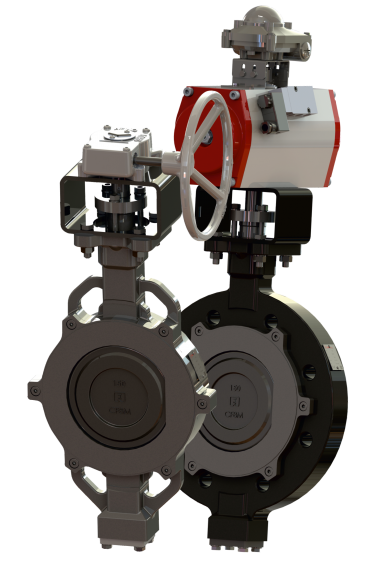

• Standardy

    Zkouška těsnosti:

    • Provedení „R-PTFE”
    • Provedení „Fire Safe”
      ČSN EN 12266-1, Třída A
      ISO 5208, Třída A
      API 598
    • Provedení „Kov-Kov”
      DN 50-DN125
      ČSN EN 12266-1, Třída C
      ISO 5208, Třída C
      API 598

    Stavební délka:

    • ČSN EN 558, řada 20
    • ISO 5752, řada 20
    • API 609, Tab.3

      Pro nominální světlost DN350
    • ISO 5752 řada 25

    • ČSN EN 558 řada 25

    Připojení mezi příruby:

    • ČSN EN 1092-1
    • ASME B16.5

    Horní příruba:

    • ČSN EN ISO 5211

    Pracovní norma:

    • ČSN EN 593

    Značení:

    • ČSN EN19
  • Typové značení
    5
    5
    9
     0
    B
    100
    • Jmenovitá světlost
      DN50-DN600
    • Provedení Tělesa
      B - mezipřírubové těleso s průchozími otvory
      T - mezipřírubové těleso se závitovými otvory
      Dvojpřírubové s průchozími otvory
    • Materiál disku
      0 - nerezová ocel 1.4408 (A351 CF8M)
            nerezová ocel 1.4409 (A351 CF3M)
            nerezová ocel 1.4027 (A743 CA-40)
    • Materiál těsnění
      9 - R-PTFE + silikon
      8 - FIRE SAFE (R-PTFE + INCONEL)
      7 - INCONEL 718 (2.4668)
    • Materiál tělesa
      6 - nízkoteplotní uhlíková ocel 1.1156 (A352 LCC)
      5 - uhlíková ocel 1.0625 (A216 WCB)
      4 - nerezová ocel 1.4408 (A351 CF8M)
    • Označení série
      Série 2E

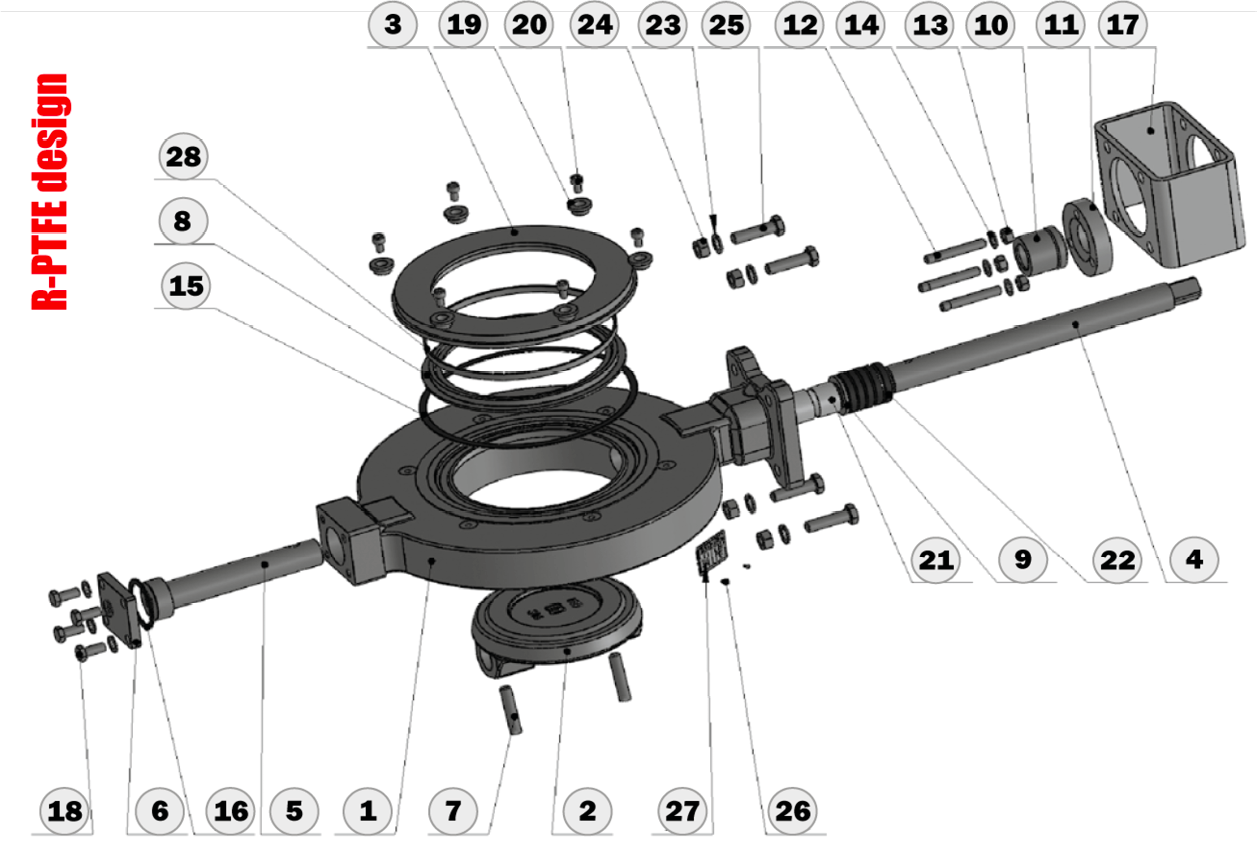

  • Materiálové provedení
    materiálové provedení
    Položka Název Materiál
    1 Těleso 6 - nízkouhlíková ocel 1.1156 (A352 LCC)
    5 - uhlíková ocel 1.0625 (A216 WCB)
    4 - nerezová ocel 1.4408 (A351 CF8M)
    2 Disk DN50-125: nerezová ocel 1.4409 (ASTM A351 CF3M / CF8M)
    DN150-600: nerezová ocel 1.4027 (A743 CA-40)
                        nerezová ocel 1.4408 (A351 CF8M)
    3 Přítlačná příruba Uhlíková ocel 1.0425
    Nerezová ocel 1.4404 (AISI 316L)
    4 Hřídel 54XX, 56XX: nerezová ocel 1.4462
    55XX: nerezová ocel 1.4021 (AISI 420)
    5 Čep DN50-125: nerezová ocel 1.4404 (AISI 316L)
    DN150-600: nerezová ocel 1.4021 (AISI 420)/1.4462
    Víko DN50-125:
    DN150-600: uhlíková ocel 1.4025 / nerezová ocel 1.4401 (AISI 316)
    7 Kolík DN50-125: - 54XX, 56XX DN150-600: nerezová ocel 1.4462 55XX DN150-600: nerezová ocel 1.4021 (AISI 420)
    8 Sedlo XX70 DN50-125: INCONEL 718 2.4668 XX80: FIRE SAFE (R-PTFE + INCONEL) XX90: R-PTFE (PTFE vyztužené 25% skelným vláknem)
    9 Podložka Nerezová ocel 1.4404 (AISI 316L)
    10 Ucpávkové pouzdro DN50-125: - 54XX, 55XX DN150-600: nerezová ocel 1.4401 (AISI 316) 56XX DN150-300: nerezová ocel 1.4401 (AISI 316) 56XX DN350-600: nerezová ocel 1.4404 (AISI 316L)
    11  Ucpávková příruba 54XX, 55XX, 56XX DN50-125: nerezová ocel 1.4308 (CF8) 54XX, 55XX, 56XX DN150-600: nerezová ocel 1.4301 (AISI 304)
    12 Šroub Nerezová ocel A4
    13 Matice Nerezová ocel A4
    Položka Název Materiál
    14 Podložka Nerezová ocel A4
    15 Těsnění příruby Grafit min. 98 %
    16 Těsnění víka Grafit min. 98 %
    17 Lucerna DN50-125, 500, 600: uhlíková ocel 1.0553 DN150-400: uhlíková ocel 1.0576
    18 Šroub Nerezová ocel A4
    19  Pouzdro přítlačné Nerezová ocel 1.4404 (AISI 316L)
    20 Šroub Nerezová ocel A4
    21 Pouzdro Xx70, Xx80: nerezová ocel 1.4404 (AISI 316L) + poniklováno XX90: TP IGUS
    22 Ucpávka Grafit min. 98 %
    23 Podložka Nerezová ocel A4
    24 Matice Nerezová ocel A4
    25 šroub Nerezová ocel A4
    26 Hřeb Nerezová ocel A4
    27 Štítek Nerezová ocel A4
    28 Kroužek sedla Nerezová ocel 1.4404 (AISI 316L) - pouze pro „R-PTFE” and „FIRE SAFE” verzi
    29 Kroužek INCONEL - pouze pro „METAL-METAL” a „FIRE SAFE” verzi
    30 Kroužek opěrný Nerezová ocel 1.4404 (AISI 316L)
    31 Kroužek pojistný Nerezová ocel A4
    32  Kroužek opěrný Nerezová ocel 1.4404 (AISI 316L)

    Jiné materiálové provedení na vyžádání. Pro výběr vhodného materiálového provedení kontaktujte společnost ABO valve. Maximální teploty pro jednotlivá těsnění jsou povolené pouze pro konkrétní médium a krátkodobé použití.

    Maximální pracovní tlak
    R-PTFE těsnění - těsnost A
    DN50-DN100: 50 bar a
    DN125-DN200: 40 bar
    DN250-DN600: 25 bar
    Kov-Kov těsnění - těsnost C
    Fire Safe těsnění - těsnost A
    DN50-DN125: 25 bar
    Teplotní rozsah *)
    -29°C do 200°C (PTFE) - 5590
    -60°C do 320°C (Inconel) - 5470
    Nátěr
    RAL 9005 - standard
    Nátěr odolný vysokým
    teplotám (až do +600°C)
    na vyžádání

    *) v závislosti na materiálovém provedení tělesa klapky - jiné materiálové provedení prosím konzultujte s ABO

  • Základní rozměry
    Základní rozměry armatury
    DN d1 d2 A B C D1 D3 s1 s2 E G ISO PŘÍRUBA y b B (kg) T (kg)
    50 49 68 163 93 44 104 154 12 37 25 14 F07 9 70 5,1 7,3
    65 65 82 170 100 47 123 178 39 55 25 14 F07 9 70 5,8 9
    80 81 100 174 106 47 140 196 65 72 25 14 F07 9 70 6,8 10,1
    100 100 123 206 123 53 163 225 85 91 25 14 F07 9 70 8,5 12,2
    125 123 146 215 137 53 193 260 113 110 25 14 F07 9 70 11,8 16,5

    Rozměry jsou uvedeny v mm.


    Základní rozměry armatury
    DN d1 d2 A B C D1 D3 s1 s2 E G ISO PŘÍRUBA y b B (kg) T (kg)
    150 146 155 307 214 57 252 318 136 143 25 17 F10 11 4 21 28
    200 194 204 339 246 61 307 381 185 193 31 22 F10 11 4 29 41
    250 240 259 395 275 69 349 450 224 236 31 22 F12 13 4 46 70
    300 287 309 460 313 79 393 521 270 284 31 27 F14 17 4 67 105
    350 313 342 508 355 92 448 577 300 308 45 27 F16 22 4 91 140
    400 364 405 556 402 103 542 657 342 360 58 36 F16 22 4 132 211
    450 420 450 567 395 114 565   400,2 419 80 ø55/16/62,6 F16 22 4 165
    500 452 500 625 431 127 593 707 434 454 100 ø64/18/72,4 F25 17,5 8 241 282
    600 547 600 698 491 154 695 830 524 546 110 ø75/20/84,2 F25 17,5 8 367

    Rozměry jsou uvedeny v mm.

  • Možnosti ovládání

    Ruční páka

    Pro ruční ovládání nabízíme páku z uhlíkové oceli, která je opatřená vhodným nátěrem pro zvýšení odolnosti proti abrazi a nárazu. Páka v nerezovém provedení nebo s možností regulace na vyžádání. Páky mohou být vybaveny zámkem pro zajištění optimalizované polohy, nebo i snímače koncových poloh.

    DN 50-100 125 150*)
    A 270 270 362
    B 75 80 90
    Kg 1,26 1,26 1,4

    *) Páka pouze pro PS 16 bar. Rozměry jsou uvedeny v mm.


    Šneková převod s ručním kolem

    Kryt manuální převodovky je vyroben z litiny s vhodnou povrchovou úpravou a stupněm krytí IP67. Pro nastavení koncových poloh šnekových převodovek slouží dorazové šrouby. Převodovky mohou být vybaveny uzamykatelným systémem se zabezpečením pomocí visacího zámku. Šnekové převodovky mohou být (stejně jako ruční páky) doplněny o snímače koncových poloh.

    šnekový pohon
    DN PS ISO PŘÍRUBA HŘÍDEL A B C D E F Kg
    50 50 F07 14x14 127 46 139 59 141 200 2,9
    65 50 F07 14x14 127 46 139 59 141 200 2,9
    80 50 F07 14x14 127 46 139 59 141 200 2,9
    100 50 F07 14x14 127 46 139 59 141 200 2,9
    125 40 F07 14x14 127 46 139 59 141 200 2,9
    150 40 F10 17x17 133 59 154 60 155 200 4,6
    200 40 F10 17x17 133 59 154 60 155 200 4,6
    250 25 F12 22x22 287 67 275 181 319 500 10
    300 25 F14 27x27 287 67 275 181 319 500 10
    350 25 F16 27x27 352 78 275 219 381 600 13
    400 25 F16 36x36 398 110 346 245 454 700 24,6
    450 25 F16 Ø55 408 142 400 120 480 700 50
    500 25 F25 Ø64 255 142 378 142 330 400 40
    600 25 F25 Ø75 363 175 429 175 440 500 50

    Rozměry v mm, hmotnost v kg. Hmotnost je přibližná.


    Pneumatické pohony

    Sérií 95 je možné osadit na klapky ve dvou provedeních: jednočinné nebo dvojčinné.

    Elektrické pohony

    Série 97 jsou konstruovány jako čtvrt otáčkové. Tyto pohony mohou být instalovány na klapky ABO v provedení 24V, 230V a 400V od předních světových dodavatelů jako je Auma, Regada a Valpes.

    typy pohonů
