- NENNWEITE:
DN25 – DN50 - BETRIEBSDRUCK:
10 bar / 16 bar - FLANSCHANSCHLUSS:
PN10 / PN16 - TEMPERATURBEREICH:
-10 °C / +70 °C (NBR) - BETRIEBSMEDIUM:
Trink- und Abwasser, Schmutzwasser, dickflüssige und viskose Flüssigkeiten - STANDARDS:
Baulänge nach EN 558-1
Flanschanschluss nach EN 10226-1
-

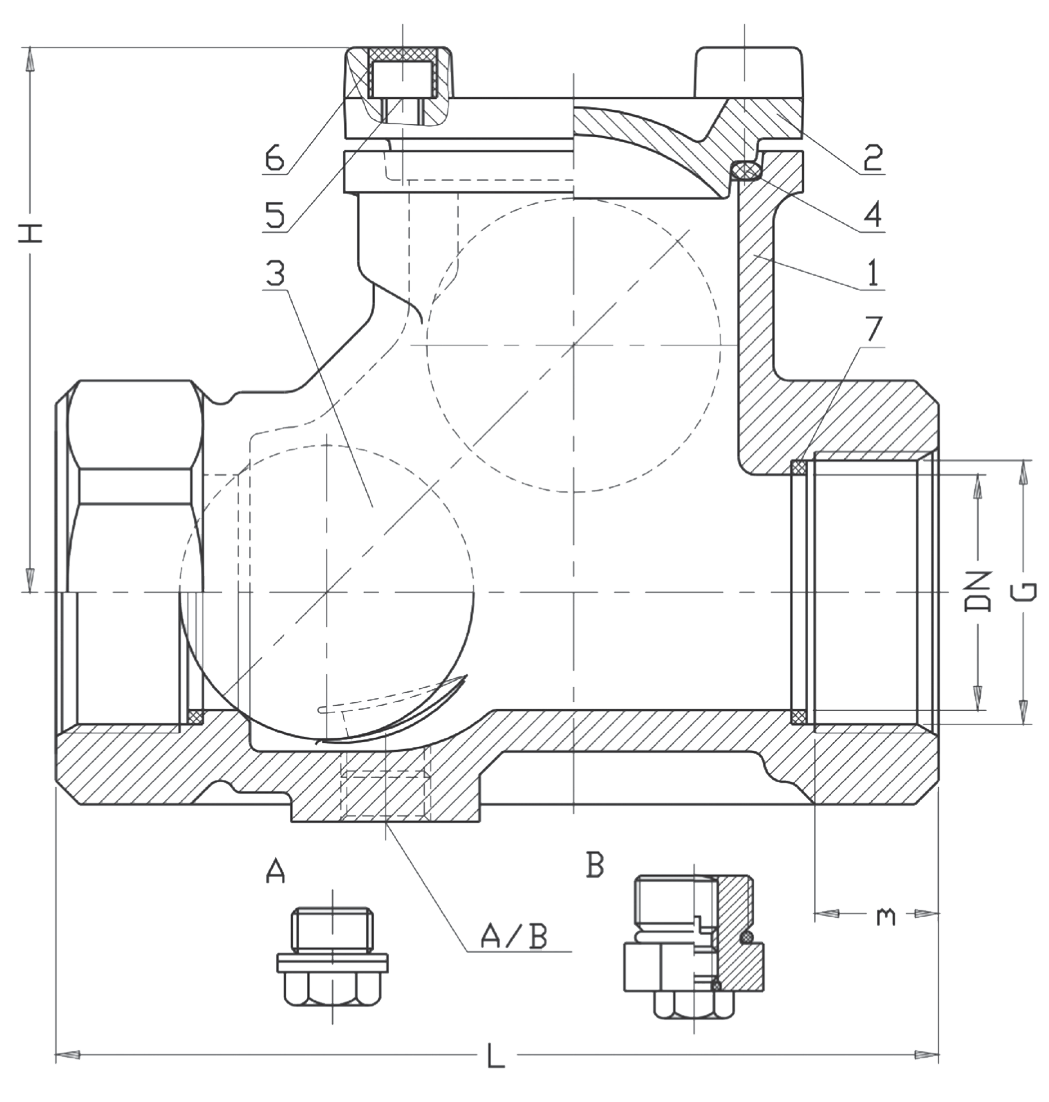

Materialausführung
Artikel Bezeichnung Material 1 Gehäuse Sphäroguss 0.7040 (GGG40)
Grauguss 0.6025 (GG25)2 Abdeckung Sphäroguss 0.7040 (GGG40) 3, 7 Dichtung NBR / EPDM 4 Kugel Aluminium / NBR / EPDM 5 Schraube Stahl Fe / Zn5 / Edelstahl 6 Verschlusstopfen Schraube Wachs -
Grundlegende Abmessungen
DN G L m H kg 25 1" 120 18 75 1,7 32 5/4" 140 18 75 2,2 40 6/4" 150 20 89 3,1 50 2" 220 23 113 5 Die angegebenen Abmessungen sind in mm.
