Membránový ventil Série 100

Membránový ventil Série 100 zajišťuje plnou vodotěsnost v uzavřeném stavu i směrem ven. Ventil je použitelný v jakékoli poloze, také se vyznačuje jednoduchým mechanismem a snadnou údržbou. Vrchní příruba podle ISO 5211 umožňuje připojení různých druhů pohonů, jako například elektrických, pneumatických, hydraulických. Vhodný i pro práci ve vakuovém prostředí.

  • JMENOVITÁ SVĚTLOST:
    DN15 – DN300
  • PRACOVNÍ TLAK:
    10 bar
  • PŘIPOJENÍ MEZI PŘÍRUBY:
    PN10 / PN16 / Class 150
  • TEPLOTNÍ ROZSAH:
    -25°C / +125°C
  • PRACOVNÍ MÉDIUM:
    Pitná a odpadní voda, mořská voda – odsolování, potravinářství, důlní kaly, průmyslové kapaliny
  • MATERIÁLY:
    Bronz
    Litina 0.6025 (GG25)
    Nerezová ocel 1.4308 (CF8)
    Tvárná litina 0.7040 (GGG40)
    Nerezová ocel 1.4408 (CF8M)
    Uhlíková ocel 1.0446/1.0619/1.0625 (A216 WCB)
  • Standardy

    Zkouška těsnosti:

    • EN 12266
    • ISO 5208

    Stavební délka:

    • DIN 3202
    • BS 5156

    Připojení mezi příruby:

    • EN 1092
    • DIN PN6/PN16
    • ASME B16.5

    Horní příruba:

    • ISO 5211
  • Typové značení
    100
    1
    2
    M
    • Typ
      M - manuální
      AD - air to close
      AD-V - air to close (s ručním kolem)
      AL-V - air to open
    • Materiál membrány
      1 - NBR
      2 - EPDM
      3 - Přírodní kaučuk
      4 - Viton
      5 - Butyl
      6 - Silikon
      7 - Neopren
      8 - Hypalon
      9 - PTFE
    • Varianta ovládání
      1 - ruční páka
      2 - ruční kolo
      3 - šneková převodovka
      4 - pneumatický pohon
      5 - elektrický pohon
    • Materiál tělesa
      0 - Bronz
      1 - Litina 0.6025 (GG25)
      2 - Nerezová ocel 1.4308 (CF8)
      3 - Tvárná litina 0.7040 (GGG40)
      4 - Nerezová ocel 1.4408 (CF8M)
      5 - Uhlíková ocel 1.0446/1.0619/1.0625 (A216 WCB)
    • Označení série
      Série 100
  • Materiálové provedení
    materiálové provedení

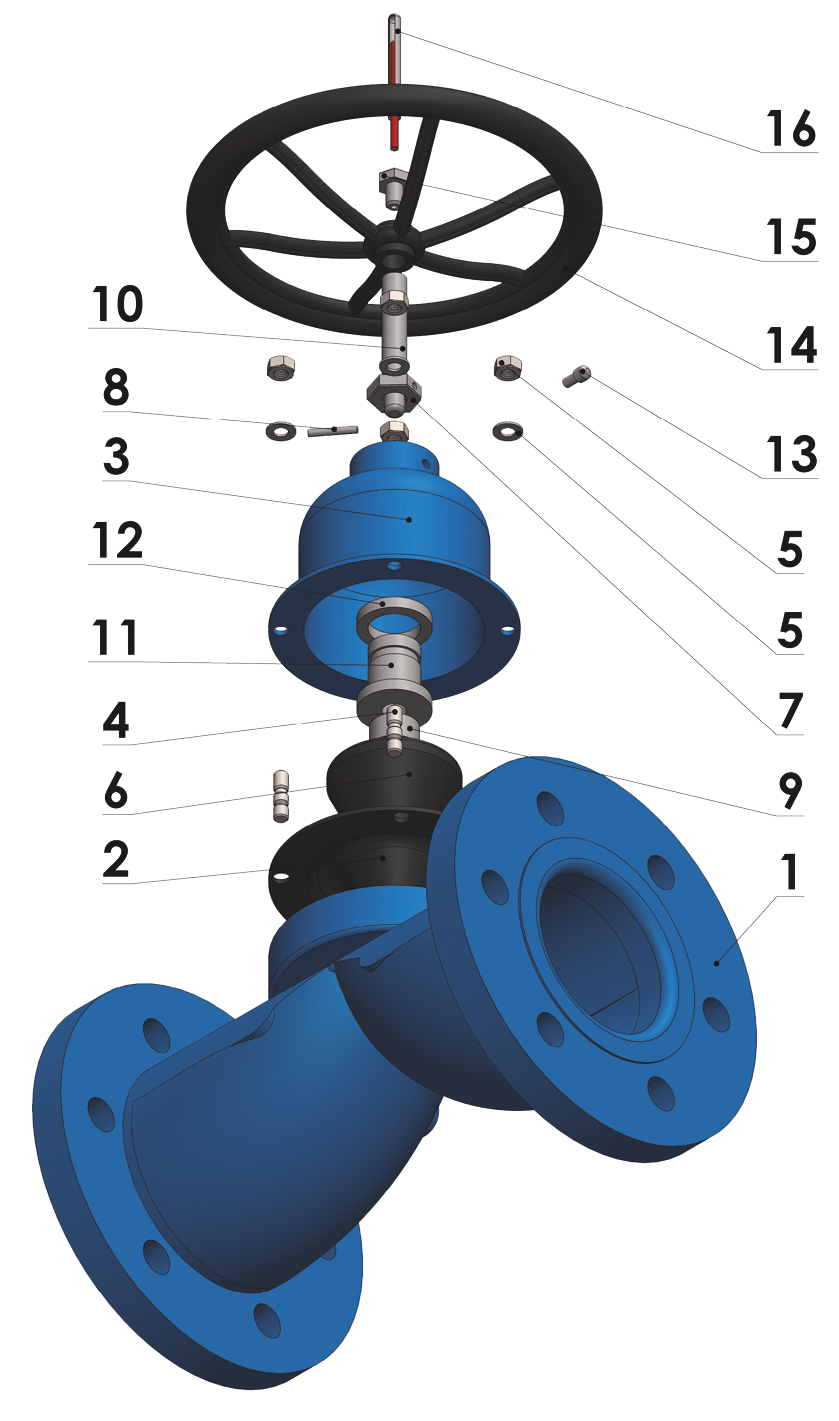

    Položka  Název Materiál
    1 Těleso Bronz
    Litina 0.6025 (GG25)
    Nerezová ocel 1.4308 (CF8)
    Tvárná litina 0.7040 (GGG40)
    Nerezová ocel 1.4408 (CF8M)
    Uhlíková ocel 1.0446/1.0619/1.0625 (A216 WCB)
    2 Membrána NBR
    EPDM
    Přírodní kaučuk
    Viton
    Butyl
    Silikon
    Neopren
    Hypalon
    PTFE
    3 Víko  Litina 0.6025 (GG25)
    4 Čepy Ocel
    5 Matice a podložka Ocel
    6 Kompresor Litina 0,6025 (GG25)
    7 Matice  Nerezová ocel
    8 Čepy Nerezová ocel
    9 Matice hřídele Nerezová ocel
    10 Hřídel Nerezová ocel 303
    11 Pouzdro PTFE
    12 Kroužek  Nerezová ocel 303
    13 Mazání Standard
    14 Ruční kolo Litina 0,6025 (GG25)
    15 Ukazatel matice Ocel
    16 Indikátor Ocel
    Jiné provedení materiálu na vyžádání.
  • Základní rozměry

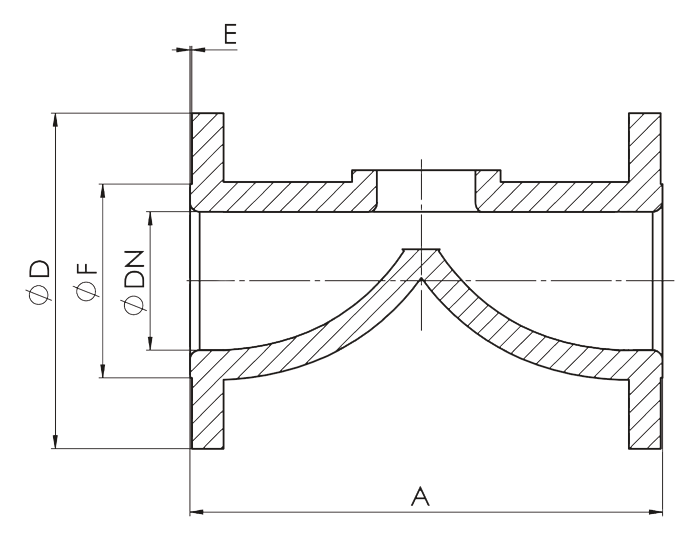

    Základní rozměry armatury
      Ø D A Ø F E
    DN PN 10/16 ANSI 125/150 DIN 3202 BS 5158
    15 95 89 130 108 50 2
    20 105 99 150 117 58 2
    25 115 108 160 127 68 2
    32 140 118 180 146 78 2
    40 150 127 200 159 88 3
    50 165 153 230 190 102 3
    65 185 178 290 216 122 3
    80 200 190 310 254 138 3
    100 220 228 350 305 158 3
    125 250 254 400 356 188 3
    150 285 280 480 406 212 3
    200 340 343 600 521 268 3
    250 395 406 650 635 320 3
    300 445 483 735/750/850 749 372 4
    350 505 533 750
    -    		 440 4

    Rozměry jsou uvedeny v mm.

  • Možnosti ovládání

    Ruční pohon

    K dispozici ruční kolo z litinového materiálu, které umožňuje velmi pohodlné a snadné ovládání.

    Pneumatický pohon

     K dispozici jsou tyto pohony: dvojčinný pohon (vzduchové otevírání/zavírání), pružina k zavírání (k zajištění zavírání při výpadku vzduchu), pružina k otevírání (k zajištění otevírání při výpadku vzduchu).

    Elektrický pohon

    Série 97 jsou konstruovány jako čtvrt otáčkové. Tyto pohony mohou být instalovány na klapky ABO v provedení 24V, 230V a 400V od předních světových dodavatelů jako je Auma, Regada a Valpes.
