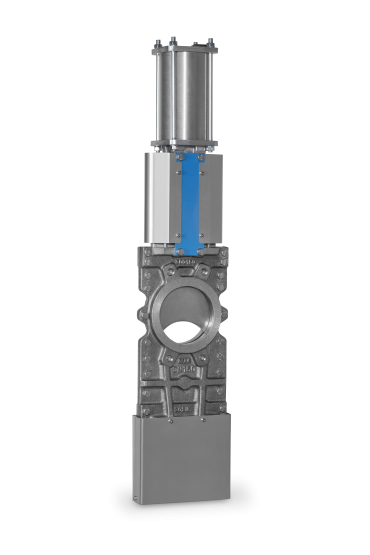

Nožové šoupátko Série 300

Nožová šoupátka Série 300 jsou ideální pro aplikace manipulující s velmi viskózními kapalinami, bahnem, hustými kašovitými médii a pevnými částicemi velkých frakcí. Charakteristickým znakem pro tuto sérii je nůž procházející celou délkou tělesa. Konstrukce série 300 zabraňuje usazování nečistot v oblasti těsnicích prvků, přičemž samotný pohyb uzávěru oblast sedla velice efektivně čistí a dlouhodobě udržuje těsnicí elementy v dobré kondici.

  • JMENOVITÁ SVĚTLOST:
    DN50 – DN600
  • TYP TĚLESA:
    B - těleso s průchozími otvory
  • PRACOVNÍ TLAK:
    2 bar / 4 bar / 6 bar / 10 bar
  • PŘIPOJENÍ MEZI PŘÍRUBY:
    PN6 / PN10 / PN16 / Class 150
  • TEPLOTNÍ ROZSAH:
    -10°C / +200°C
  • PRACOVNÍ MÉDIUM:
    Odpadní voda, vodní suspenze obsahující pevné částice, kal, sypké materiály, písek, bahno, buničina, celulóza, papírenská vodolátka, suspenze z důlní činnosti, abrasivní média
  • MATERIÁL TĚLESA A NOŽE:
    Těleso: šedá litina 0.6025 (GG25)
    Nůž: nerezová ocel 1.4306 (AISI 304 L)
    Těleso: nerezová ocel 1.4408 (CF8M)
    Nůž: nerezová ocel 1.4404 (AISI 316 L)
  • Standardy

    Zkouška těsnosti:

    • ČSN EN 12266-1, Třída A*)
    • ISO 5208, Třída A*)
    • API 598, Tab. 5
      *) pro provedení s měkkým těsnění

    Připojení mezi příruby:

    • ČSN EN 1092-1

    Značení:

    • ČSN EN 19
  • Typové značení
    3
    1
     0
    B
    100
    5
    • Varianta ovládání
      1 - ruční páka
      2 - ruční kolo
      3 - šneková převodovka
      4 - pneumatický pohon
      5 - elektrický pohon
    • Jmenovitá světlost
      DN50 – DN600
    • Provedení Tělesa
      B - těleso s průchozími otvory
    • Materiál těsnění
      0- EPDM
      1 - NBR
      4 – Viton
    • Materiál tělesa a nože
      1 - Těleso: šedá litina 0.6025 (GG25)
            Nůž: nerezová ocel 1.4306 (AISI 304 L)
      2 - Těleso: nerezová ocel 1.4408 (CF8M)
            Nůž: nerezová ocel 1.4404 (AISI 316 L)
    • Označení série
      Série 300
      *) jiné materiály na vyžádání
  • Materiálové provedení
    materiálové provedení
    Položka Název Materiál 1 Materiál 2
    1 Těleso Šedá litina 0.6025 (GG25) Nerezová ocel 1.4408 (CF8M)
    2 Ucpávková příruba Hliník 3.2581 Nerezová ocel 1.4408 (CF8M)
    3 Nůž Nerezová ocel 1.4306 (AISI 304L) Nerezová ocel 1.4404 (AISI 316L)
    4 Podpěrná deska Ocel 1.0036 Ocel 1.0036
    5 Maznice Ocel 1.0553 + Zinek Ocel 1.0553 + Zinek
    6 Podložka Nerezová ocel A2 Nerezová ocel A2
    7 Šroub Nerezová ocel A2 Nerezová ocel A2
    8 Šroub Nerezová ocel A2 Nerezová ocel A2
    9 Matice Nerezová ocel A2 Nerezová ocel A2
    10 Hřídel Nerezová ocel EN 1.4305
    (AISI 303)    		 Nerezová ocel EN 1.4305 (AISI 303))
    11 Horní deska Ocel 1.0036 Ocel 1.0036
    12 Matice hřídele Mosaz 2.0402 Mosaz 2.0402
    13 Podložka Mosaz 2.0402 Mosaz 2.0402
    14 Stavěcí šroub Nerezová ocel 1.4301
    (AISI 304)    		 Nerezová ocel 1.4301
    (AISI 304)
    15 Ruční kolo Šedá litina 0.6025 (GG25) Šedá litina 0.6025 (GG25)
    16 Ochranný kryt hřídele Ocel 1.0036 Ocel 1.0036
    17 Kryt Plast Plast
    18 Těsnící kroužek Nerezová ocel 1.4404 (AISI 316L) Nerezová ocel 1.4404 (AISI 316L)
    19 Těsnění EPDM EPDM
    20 Deflektor Nerezová ocel 1.4401 (AISI 316) Nerezová ocel 1.4401 (AISI 316)
    21 Vyztužený kroužek Nerezová ocel 1.4401 (AISI 316) Nerezová ocel 1.4401 (AISI 316)
    22 Matice Nerezová ocel A2 Nerezová ocel A2
    23 Podložka Nerezová ocel A2 Nerezová ocel A2
    24 Čepy Nerezová ocel A2 Nerezová ocel A2
    25 Ucpávkový O-kroužek EPDM EPDM
    26 Ucpávka Syntetická příze + PTFE Syntetická příze + PTFE
  • Základní rozměry
    Základní rozměry armatury
    DN B C D E ØV
    50 90 220 284 425 200
    65 90 260 308 450 200
    80 90 303 334 480 200
    100 90 360 374 520 200
    125 100 428 413 600 250
    150 100 493 465 650 250
    200 120 632 582 820 300
    250 120 767 682 1020 300
    300 120 897 782 1120 300
    350 192 1042 898 1380 400
    400 192 1167 1003 1490 400
    450 192 1297 1093 1580 500
    500 192 1455 1207 1690 500
    600 290 1705 1410 2030 500



    DN ØK P
    PN 10 ANSI 150 Počet děr PN 10 ANSI 150
    50 125 120,6 4 M16 W 5/8″
    65 145 139,7 4 M16 W 5/8″
    80 160 152,4 8 M16 W 5/8″
    100 180 190,5 8 M16 W 5/8″
    125 210 215,9 8 M16 W 3/4″
    150 240 241,3 8 M20 W 3/4″
    200 295 298,4 8 M20 W 3/4″
    250 350 361,9 12 M20 W 7/8″
    300 400 431,8 12 M20 W 7/8″
    350 460 476,2 16 M20 W 1″
    400 515 539,7 16 M24 W 1″
    450 565 577,8 20 M24 W 1 1/8″
    500 620 635 20 M24 W 1 1/8″
    600 725 719,3 20 M27 W 1¼“
  • Pracovní podmínky
    Pracovní tlak max.  Teplotní rozsahy
    DN50-DN250: 10 bar - 25°C do +125°C (EPDM)
    DN300-DN400: 6 bar - 10°C do +90°C (NBR)
    DN500-DN600: 4 bar - 25°C do +150°C (Viton)

Prospekt

Katalog Série 200 a 300pdf
