• Norme

    Test di tenuta:

    • ČSN EN 12266-1, classe A
    • Sostituisce la norma DIN 3230 - guarnizione 1
    • ISO 5208, classe A

    Lunghezza di scartamento:

    • ČSN EN 558, serie 20
    • ISO 5752, serie 20

    Collegamento tra le flange:

    • ČSN EN 1092-1
    • DIN 2631

    Flangia superiore:

    • ISO 5211
  • Marcatura del tipo
    6
    1
     0
    B
    G
    100
    • Diametro nominale
      DN32-DN150
    • Design della valvola per il gas
      G
    • Design del corpo
      B - corpo interflangia con fori passanti
      T - corpo interflangia con fori filettati
    • Materiale del disco
      0 - ottone 2.0402
      2 - acciaio inox 1.4308 (CF8)
      3 - ghisa duttile 0.7040 (GGG40)* con vernice epossidica
      4 - acciaio inox 1.4408 (CF8M)*
    • Materiale della guarnizione
      1 - NBR
      2 - EPDM
    • Designazione della serie
      Série 600

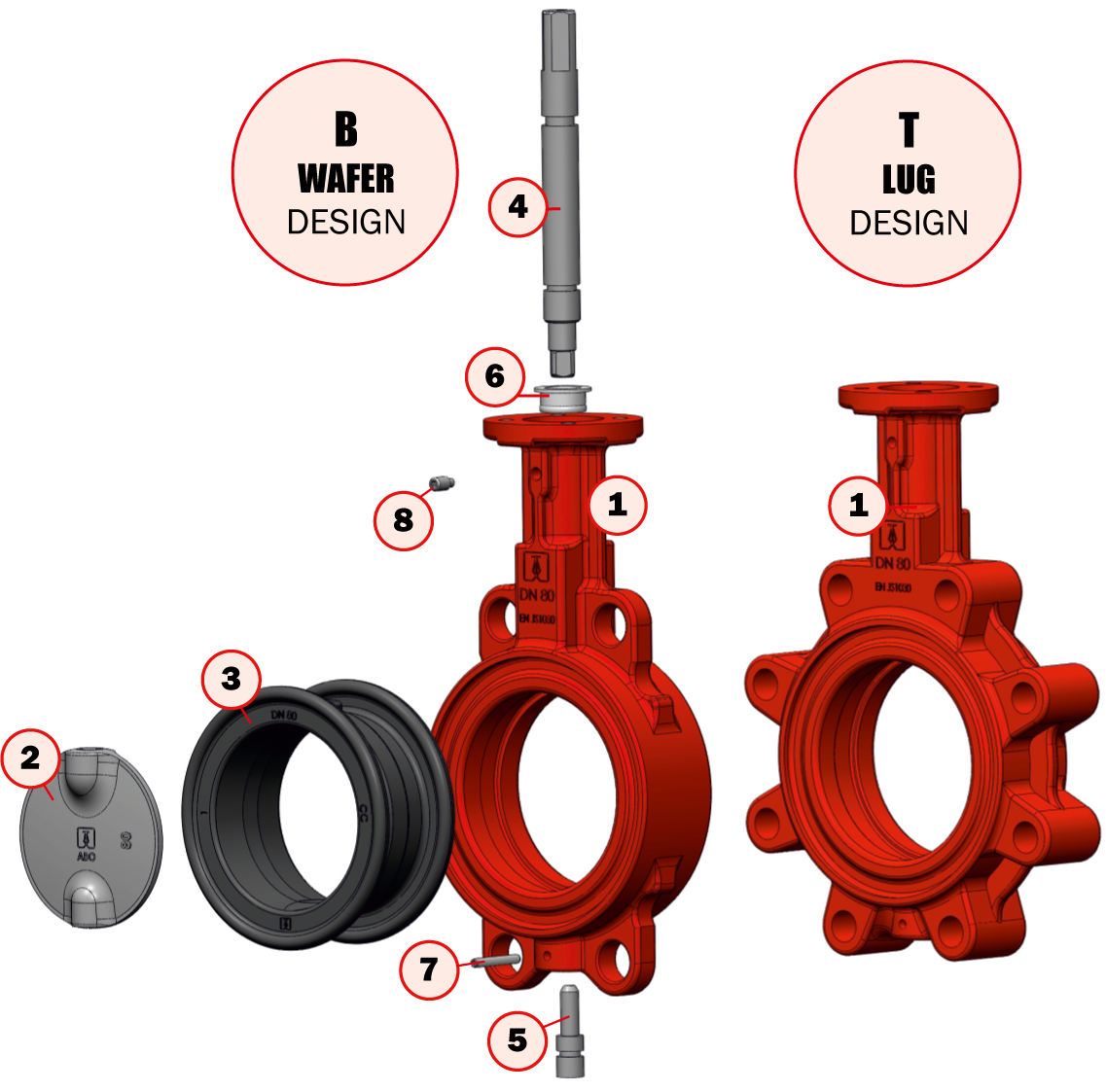

  • Design del materiale
    design del materiale

    Design del materiale

    Articolo Nome Materiale
    1 Corpo – B*

    DN32/40 Ghisa duttile 0.7040 (GGG40) con vernice epossidica
    DN50-DN150 Ghisa grigia 0.6025 (GG25) con vernice epossidica

    2 Farfalla 0 - Ottone 2.0402
    2 - Acciaio inox 1.4308 (CF8)
    3 - Ghisa duttile 0.7040 (GGG40) con vernice epossidica
    4 - Acciaio inox 1.4408 (CF8M)
    3 Manicotto 1 - NBR
    2 - EPDM
    4 Albero  Acciaio inox 1.4021 (AISI 420)
    5 Perno  Acciaio inox 1.4021 (AISI 420)
    6 Custodia   Delrin
    7 Perno flessibile  Acciaio inox A2
    8 Vite senza testa   Acciaio inox A2
    * Corpo T: DN32/40-DN150 Ghisa duttile 0.7040 (GGG40) con vernice epossidica

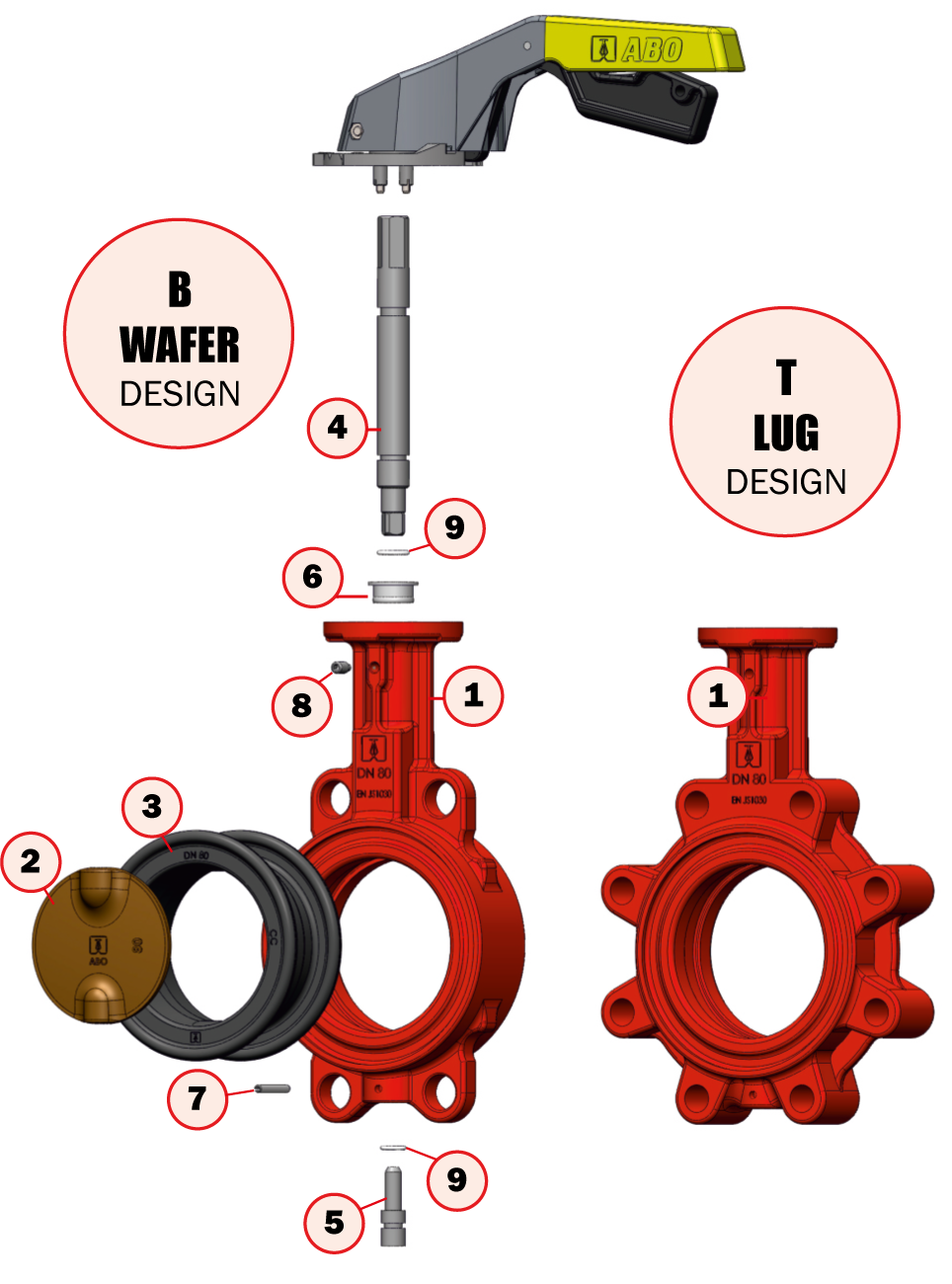

    materiale design gas

    Design del materiale "gas"

    Articolo Nome Materiale
    1 Corpo  DN32/40 Ghisa duttile 0.7040 (GGG40) con vernice epossidica
    DN50-DN150 Ghisa grigia 0.6025 (GG25) con vernice epossidica
    2 Farfalla 0 - Ottone 2.0402
    1 - Bronzo all'alluminio 2.0975 (C95800)
    2 - Acciaio inox 1.4308 (CF8)
    3 - Ghisa duttile 0.7040 (GGG40) con vernice epossidica
    4 - Acciaio inox 1.4408 (CF8M)
    3 Manicotto 1 - NBR
    4 Albero   Acciaio inox 1.4021 (AISI 420)
    5 Perno  Acciaio inox 1.4021 (AISI 420)
    6 Custodia  Delrin
    7 Perno flessibile  Acciaio inox A2
    8 Vite senza testa  Acciaio inox A2
    9 O-ring  NBR
  • Dimensioni di base
    Dimensioni di base del raccordo
      DN 32/40 50 65 80 100 125 150
      NPS 1¼“-1½“ 2“  2½“ 3" 4" 5" 6"
    Dimensioni della valvola A 136 146 153,5 163 172,5 192,5 205
    B 54 64 72 89 100 112 128
    C 33 43 46 46 52 56 56
    D 78 96 113 128 150 184 212
    E 110 116 131 173 192 235 258
    Terminazione dell'albero F 25 25 25 25 25 25 25
    G 14 14 14 14 14 17 17
    Dimensioni della flangia superiore I 50/70 50 50 50 50 70 70
    J 4 4 4 4 4 4 4
    K 7/9 7 7 7 7 9 9
    L   70 70 70 70 - -
    M 70 - - - - 105 105
    N 8 8 8 8 8 9,5 9,5
    Peso (kg) Ver. B 1,9 2,7 3,2 3,7 4,7 6,7 9,4
    Ver. T 2,3 3,0 3,7 4,8 6,1 9,2 10,2
    Flangia ISO F05/07 F05 F05 F05 F05 F07 F07

    Le dimensioni sono in mm

  • Opzioni di controllo

    Leva manuale

    Per il controllo manuale offriamo la leva in alluminio, con una verniciatura adeguata per aumentare la resistenza all'abrasione e agli urti.


    Ingranaggio a vite con volantino:

    Il coperchio dell'ingranaggio manuale è realizzato in ghisa con finitura superficiale adeguata e grado di protezione IP67. Per regolare le posizioni finali degli ingranaggi a vite vengono utilizzate viti di arresto. Gli ingranaggi possono essere dotati di sistema bloccabile con lucchetto di sicurezza. Gli ingranaggi a vite
    (e le leve manuali) possono essere integrate da sensori delle posizioni finali.

    azionamento a vite

    Coppia (Nm) alla pressione di esercizio (bar)

    DN 32/40 50 65 80 100 125 150
    NPS 1¼“-1½“ 2“  2½“ 3" 4" 5" 6"
    PMAX 6 bar 8 11 15 20 38 55 70
    PMAX 10 bar 9 12 17 25 46 70 80
    PMAX 16 bar 10 12 20 30 55 85 100

    I valori indicati sono validi solo per le valvole con manicotto in EPDM e disco in acciaio inox per i fluidi liquidi. Nel caso in cui si utilizzi il controllo, è necessario moltiplicare i valori indicati per il coefficiente 1,2. Per i manicotti in NBR, moltiplicare per il coefficiente 1,4. Per i fluidi gassosi o con particelle abrasive, moltiplicare per il coefficiente secondario 1,35. Per i manicotti in VITON (FPM), moltiplicare per il coefficiente 1,4. Coppie di serraggio per altre versioni della valvola e altri fluidi disponibili su richiesta, previa consultazione del produttore
